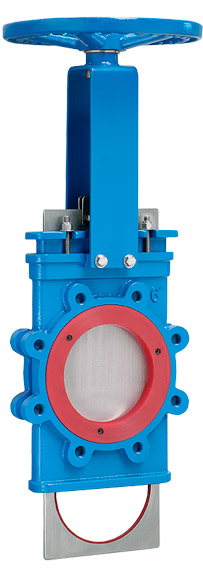

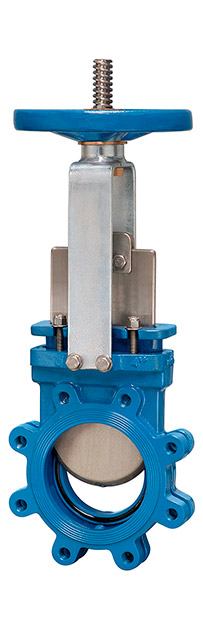

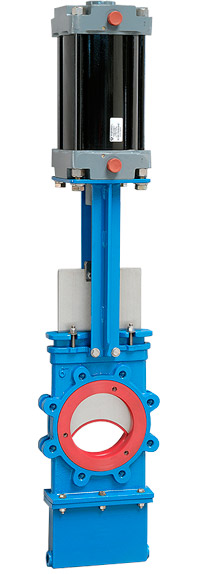

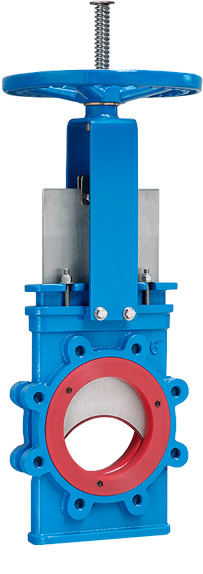

Válvula packing chata a cuchilla

DN 50 a 1500 mm.
Aplicaciones
  • Papel y celulosa
  • Minería
  • Plantas prod. azúcar
  • Química
  • Curtiembres
  • Plantas cerveceras
  • Energía
  • Plantas de asfalto
  • Plantas químicas
  • Jarabes y bebidas
  • Transportadores neumáticos
  • Plantas de trat. de efluentes
Presiones
DN 50 a DN 250 10 kg/cm²
DN 300 a DN 400 6 kg/cm²
DN 450 5 kg/cm²
DN 500 a DN 600 4 kg/cm²

(Para DN superiores consultar a nuestros técnicos)

Características
  • Diseño compacto.
  • Fabricada en acero inoxidable o en acero fundido con terminación epoxi.
  • A pedido, con cuerpo recubierto con poliuretano para líneas con productos abrasivos.
  • Mínimo mantenimiento.
  • Menor pérdida de carga.
  • Accionamiento suave, mínimo contacto entre cuchilla y asiento.

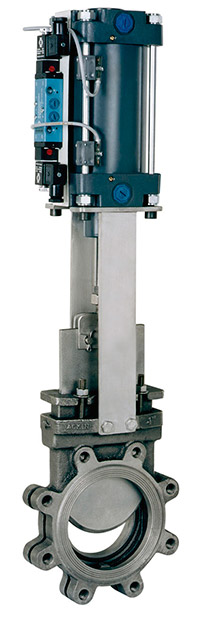

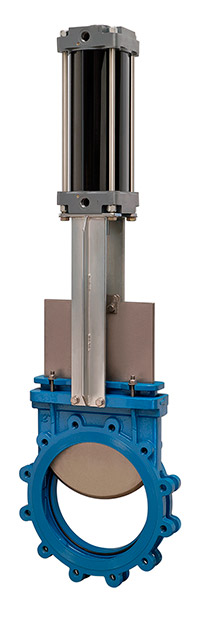

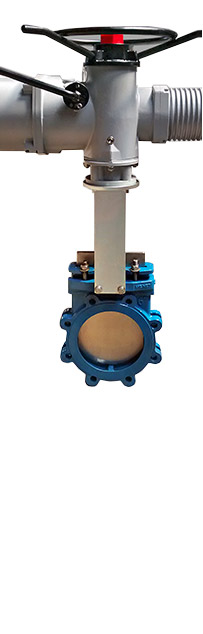

  • Accionamiento manual, neumático, hidráulico, electromecánico, etc.
  • Vástago ascendente y no ascendente en acero inoxidable.
  • Paso total circular, pentagonal o en “V”.
  • Asiento de acero inoxidable, TEFLON®,VITON, etc.
  • BAJO NORMAS MSS SP-81.
  • Bridas estándar: PN 10 ; ANSI B 16.5 (S.150) (Por otras normas consultar a nuestros técnicos).
  • Cuchilla en acero inoxidable pulida para evitar acumulaciones que dañen el asiento.
  • Empaquetadura de teflón y grafito.
  • Soportes en acero con recubrimiento o acero inoxidable (a pedido).
  • Tipo “Wafer” o “Lug”.

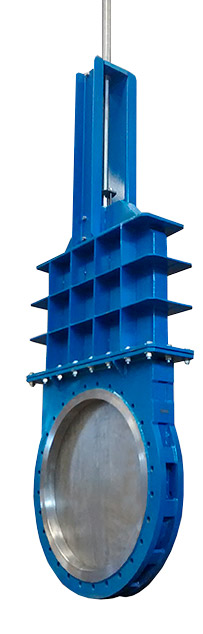

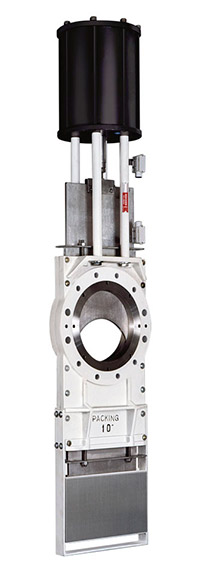

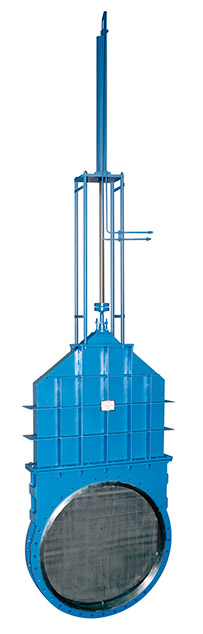

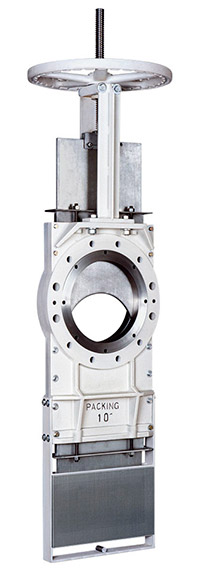

Válvula packing pasante

DN 100 a 800 mm.
Aplicaciones
  • Líneas de pasta celulósica de alto contenido de impurezas
  • Industria minera y cementera
  • Productos abrasivos de grandes proporciones
Características
  • Cuerpo en acero inoxidable o hierro fundido.
  • Cuerpo y cuchilla recubiertos con poliuretano inyectado para cañerías de productos abrasivos.
  • Accionamiento manual, neumático, a cadena, hidráulico, electromagnético, etc.
  • Fácilmente operable.
  • Autolimpiante.
  • No requiere mantenimiento.
  • Totalmente hermética.
  • Vástago ascendente y no ascendente.
  • Asiento de teflón, poliuretano.
  • Finales de carrera a pedido del usuario: Inductivos, magnéticos, mecánicos, etc.
  • Totalmente bajo normas.
  • Barrales reforzados para montaje de accionamientos.
  • Paso total.
  • Diseño compacto.

Válvula para lodos (Minera)

DN 100 a 600 mm.
Aplicaciones
  • Minería en todas sus etapas
  • Acerías
  • Fábricas de cemento
  • Procesos químicos abrasivos en general
Presiones
DN 100 a DN 200 10 kg/cm²
DN 250 a DN 400 6 kg/cm²
DN 450 a DN 600 4 kg/cm²
Características
  • Procesos químicos abrasivos en general.
  • Cuerpo en acero inoxidable o acero fundido con recubrimiento epoxi.
  • Bidireccional.
  • Asientos reemplazables sin la utilización de herramientas especiales (autoajustables).
  • Pasaje de cuchilla y asientos recubiertos con poliuretano, con refuerzo de acero.
  • Cojinetes axiales en UHMW. Evitan daño en los asientos.
  • Paso circular total, menor perdida de carga.
  • Bajo Norma MSS SP81.
  • Caja inferior con orificios de inyección de agua (a pedido).
  • Cuchilla acero inoxidable pulida para evitar daños en el asiento.
  • Empaquetadura de teflón y grafito.
  • Barrales recubiertos o en acero inoxidable.
  • Enclaavamiento de cuchilla (a pedido).
  • Bridas estándar: PN10 o ANSI B 16.5.
  • Accionamiento manual a volante, neumático, hidráulico, electromecánico.

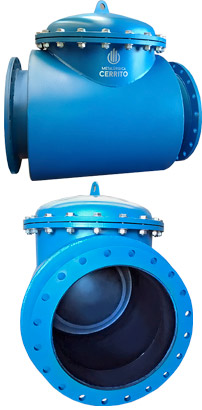

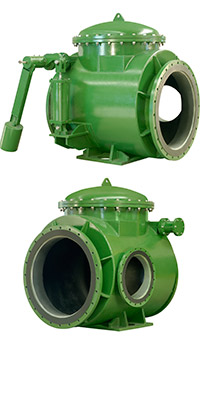

Válvula retención (Check, antiariete)
Características

    Válvulas diseñadas para el cierre total de una línea con fluido en circulación en un sentido y apertura total en el sentido contrario.
    Estas válvulas antiretorno se utilizan especialmente en líneas de sistemas de bombeo para evitar daños estructurales en la bomba y facilitar el arranque de la misma bajo carga.
    Cuerpo de acero al carbono revestido en resina epoxi o acero inoxidable.
    Asiento de acero inoxidable. Para asegurar su estanqueidad, el asiento es con acrilo/nitrilo.
    En válvulas de gran diámetro puede proveerse con amortiguación neumática, para aplicaciones extremas.
